板式換熱器

當前位置:網站首頁  > 產品中心 > 板式換熱器
B 可拆式換熱器-粘膠墊型

B 可拆式換熱器-粘膠墊型

全國咨詢熱線:
0731-28437710

詳情介紹:

詳細描述

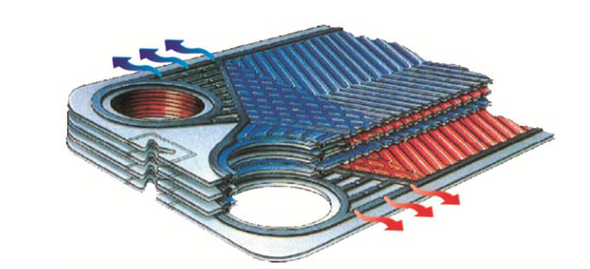

      板式熱交換器由許多張沖有四個孔的波紋金屬薄板,按照設計要求組裝,經固定壓緊板,活動壓緊板,導桿,夾緊螺桿壓緊而成。板片由大型壓機一次壓制成型,沖有四個角孔,扣上配套密封墊片起密封和引流作用。板片組裝交錯疊置形成復雜的網狀觸點和流體通道,冷熱介質在每張板片的兩側間隔逆流換熱。

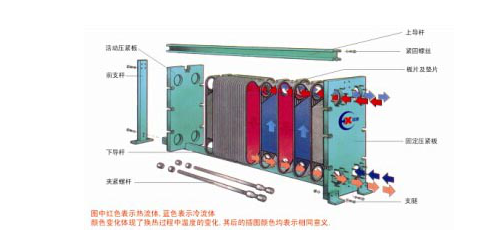

板式熱交換器結構圖:






板式換熱器特點



  1、傳熱系數高:一般的說,板式換熱器傳熱系統傳熱系數X值可達到3000~7000W/㎡.℃。這表明板式換熱器只需要管殼式換熱器面積的1/2~1/4即可達到同樣的效果。

  2、投資低:在相同工況下,板式換熱器由于換熱面積、占地面積、冷卻水用量少,使設備投資、動力消耗等費用大大降低。特別當采用昂貴材料時,投資降低更為明顯。

  3、結構緊湊,維修方便:在工況相同條件下,板式換熱器所占空間僅為管殼式換熱器的1/2~1/3.維修方便,只需松開夾緊螺桿,在原空間范圍內即可拆裝,不必像管殼式換熱器需預留很大空間來檢修。

  4、板片使用***的模具設計,液體分布采用十字形分流結構,導桿采用六點定位,波紋角度引進銳角、鈍角設計密封墊采用BRK扣墊型,墊片與板片之間不再需要膠水粘合固定,方便拆裝、維修。這樣板式熱效率高,阻力小,板片定位準確。

  5、其板片薄(0.45~0.8mm),逆流設計,人字形波紋使流體在極低的流速下即可發生強烈的湍流,湍流又有自凈作用,防止污垢生成,這都保證其傳熱效率特別高。

  6、換熱面積可隨意增減:板式熱交換器板片為獨立單元,可隨意增減換熱面積或流程,這樣可適應不同工況要求。

  7、使用安全可靠:在板片之間密封裝置上設計了二道密封,同時開有信號孔,一旦發生泄漏,介質自然排到熱交換器外部,既防止二種介質相混,又起到安全報警作用。






板式熱交換器技術指標:

工作壓力:較高2.0MPa 設計溫度:-50~200℃

板片厚度:0.45~0.7mm 連接方式:螺紋、法蘭、活接

板片材質:AISI304、316、316L、鈦(TA1)、哈氏合金(C-276)、254SMO、鎳材、  310S、904等。



板式熱交換器主要技術參數

      技術參數



型  號

裝機面積(㎡)

處理量液(氣)m3/h

接口直徑(㎜)

熱交換量(MW)

板間距(㎜)

流道截面積(㎡)

設備較大重量(㎏)









BR002

0.2~2

7(70)

20

0.3

3.5

285×10-6

35

BR003

0.3~3

8(80)

20

0.4

3.1

210×10-6

40

BR006

0.5~5

25(250)

40

0.6

3.8

420×10-6

70

BR01

2~10

42(420)

50

1

4.0

650×10-6

280

BR02

4~30

70(700)

65

6

4.2

950×10-6

500

BR03

10~60

170(1700)

100

16

4.2

1225×10-6

1400

BR06

20~140

250(2500)

125

30

4.5

1700×10-6

2500

BR10

80~350

1060(10600)

250

70

4.8

2860×10-6

7000

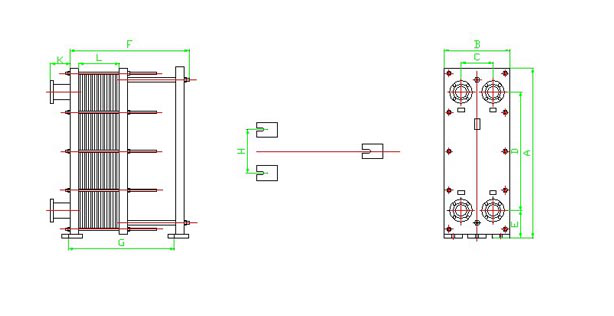

板式熱交換器外形安裝尺寸圖:








板式熱交換器外形及安裝尺寸:

      尺寸



型號

A

(高)

B

(寬)

C

D

E

F

(長)

G

H

K

L

管口

直徑

地腳

螺栓

BR002

310

160

66

224

45

140

140

130

50

3.5N

20

M16

BR003

416

115

50

340

43

4.85N+105

3.0N+60

97

50

3.0N

20

M6

BR006

560

250

94

420

88

140+3.0N

100+3.0N

190

80

3.0N

40

M10

BR01

771

330

144

554

132

450+3.8N

375+3.8N

250

100/150

3.8N

50

M16

BR02

1136

430

200

866

165

500+4.0N

400+4.0N

345

150

4.0N

65

M16

BR03

1360

490

225

1040

190

600+4.2N

500+4.2N

370

150

4.2N

100

M20

BR06

1500

600

294

1180

180

700+4.5N

600+4.5N

510

150

4.5N

150

M24

BR10

2140

880

415

1550

349

1000+4.8N

900+4.8N

760

150

4.8N

250

M27


說明:N為板片數。F,G為參考尺寸,以實際尺寸為準
